6000 W 8000 W pluošto lazerinio pjovimo staklės

Modelio Nr.: GF-2560JH / GF-2580JH

Įvadas:

Galingas ir didelio formato pluošto lazerinis pjaustytuvas. BECKHOFF CNC valdiklis. 2,5 m × 6 m, pjovimo plotas 2,5 m × 8 m. Maksimalus pjovimo storis 30 mm nerūdijančio plieno, 16 mm nerūdijančio plieno.

Lazerio šaltinis : IPG / nLIGHT pluošto lazerio generatorius
Lazerio galia : 6000 W / 8000 W
Lazerio galvutė : Raytools lazerinio pjovimo galvutė
CNC valdiklis : Beckhoff valdiklis
Pjovimo plotas : 2,5 m × 6 m, 2,5 m × 8 m
Maks. pjovimo storis : 30 mm nerūdijančio plieno, 16 mm nerūdijančio plieno

Aprašymas
Techninės specifikacijos
Modeliai
Medžiaga ir pritaikymas
Prašymas

Visiškai uždara pluošto lazerinio pjovimo mašina su keitimo stalu

GF-JH serija 6000W 8000Wpluošto lazerinio pjovimo staklėsįrengtas „nLIGHT“ lazerinis generatorius ir efektyvus pavaros mechanizmas, pvz., didelio tikslumo krumpliastiebis, didelio tikslumo linijinė kreipiančioji bėgelė, ir surinktas naudojant pažangų „BECKHOFF“ CNC valdiklį. Tai aukštųjų technologijų sistema, integruojantilazerinis pjovimas, tiksliųjų mašinų ir CNC technologijų. Daugiausia naudojamas anglinio plieno lakštų, nerūdijančio plieno lakštų, aliuminio lydinių, kompozicinių medžiagų ir kt. pjovimui ir formavimui. Dėl didelio greičio, didelio tikslumo, didelio efektyvumo ir didelės kainos savybių jis specialiai skirtas didesnio formato metalo lakštų pjovimui, kai pjovimo plotas yra 1500 mm × 3000 mm ir 2500 mm × 8000 mm.6000 W pluošto lazerinio pjovimo staklėsGali pjauti iki 25 mm storio anglinį plieną ir 12 mm storio nerūdijantį plieną.

BECKHOFF valdiklis

1. Kartu su „TwinCAT“ automatizavimo programinės įrangos siūlomais judesio valdymo sprendimais „Beckhoff Drive Technology“ yra pažangi ir išsami pavaros sistema.

2. „Beckhoff“ asmeniniu kompiuteriu paremta valdymo technologija idealiai tinka vienos ir kelių ašių padėties nustatymo užduotims, kurioms keliami itin dinamiški reikalavimai.

3. Naujausia „BECKHOFF“ vieno kabelio technologija, sujungianti maitinimo ir kodavimo kabelius į vieną, kuri gali pašalinti signalo trukdžius.

4. Visose judančiose mašinos dalyse sumontuoti didelio tikslumo fotoelektriniai jutikliai ir mechaniniai eigos jungikliai, kurie gali užfiksuoti kiekvieną judėjimo momentą ir valdyti mašiną akimirksniu.

5. Sistemos signalo perdavimas be trukdžių, įsitikinkite, kad mašina veikia dinamiškai, efektyviai energiją ir pigiai.

Automatinis perkeliamasis stalas

1. Integruoti perkeliamieji stalai maksimaliai padidina našumą ir sutrumpina medžiagų tvarkymo laiką. Perkeliamųjų stalų keitimo sistema leidžia patogiai pakrauti naujus lakštus iškrovus jau pagamintas detales, kol mašina pjauna kitą lakštą darbo zonoje.

2. Šaudyklės yra visiškai elektrinės ir nereikalauja priežiūros. Stalų keitimas vyksta greitai, sklandžiai ir efektyviai energiją.

Modelio numeris	GF-2560JH / GF-2580JH
Pjovimo plotas	1,5 m × 3 m, 2 × 4 m, 2 m × 6 m, 2,5 m × 6 m, 2,5 m × 8 m
Lazerio šaltinis	šviesolaidinis lazerinis rezonatorius IPG/Nlight
Lazerio šaltinio galia	1000 W / 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 8000 W
Padėties tikslumas	+0,03 mm/m
Pakartotinio padėties tikslumas	+0,02 mm
Pagreičio greitis	2G
Pjovimo greitis	priklauso nuo medžiagos ir lazerio šaltinio galios
Elektros energijos tiekimas	AC380V 50/60Hz

AUKSINIS LAZERIS – PLUOŠTO LAZERIO PJOVIMO SISTEMŲ SERIJA

Automatinis pluošto lazerinio vamzdžių pjovimo staklės su ryšulių krautuvu
Modelio Nr.	P2060A	P3080A
Vamzdžio ilgis	6000 mm	8000 mm
Vamzdžio skersmuo	20–200 mm	20–300 mm
Lazerio galia	700 W / 1000 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W / 8000 W

Išmanioji pluošto lazerinio vamzdžių pjovimo mašina
Modelio Nr.	P2060	P3080
Vamzdžio ilgis	6000 mm	8000 mm
Vamzdžio skersmuo	20–200 mm	20–300 mm
Lazerio galia	700 W / 1000 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W

Pilnai uždaro padėklų stalo pluošto lazerinio pjovimo staklės
Modelio Nr.	Lazerio galia	Pjovimo plotas
GF-1530JH	700 W / 1000 W / 2000 W / 2500 W / 3000 W / 4000 W / 6000 W / 8000 W	1500 mm × 3000 mm
GF-2040JH		2000 mm × 4000 mm

Didelės spartos vienmodžio pluošto lazerinis metalo pjovimo aparatas
Modelio Nr.	Lazerio galia	Pjovimo plotas
GF-1530	700 W	1500 mm × 3000 mm

Atvirojo tipo pluošto lazerinis metalo pjovimo staklės
Modelio Nr.	Lazerio galia	Pjovimo plotas
GF-1530	700 W / 1000 W / 2000 W / 2500 W / 3000 W	1500 mm × 3000 mm
GF-1540		1500 mm × 4000 mm
GF-1560		1500 mm × 6000 mm
GF-2040		2000 mm × 4000 mm
GF-2060		2000 mm × 6000 mm

Dvigubos funkcijos pluošto lazerinis lakštų ir vamzdžių pjovimo aparatas
Modelio Nr.	Lazerio galia	Pjovimo plotas
GF-1530T	700 W / 1000 W / 2000 W / 2500 W / 3000 W	1500 mm × 3000 mm
GF-1540T		1500 mm × 4000 mm
GF-1560T		1500 mm × 6000 mm

Mažo dydžio pluošto lazerinis metalo pjovimo staklės
Modelio Nr.	Lazerio galia	Pjovimo plotas
GF-6040	700 W / 1000 W	600 mm × 400 mm
GF-5050		500 mm × 500 mm
GF-1309		1300 mm × 900 mm

Taikomos medžiagos

Nerūdijantis plienas, anglinis plienas, aliuminis, žalvaris, varis, cinkuotas plienas, legiruotas plienas ir kt.

Taikomas laukas

Geležinkelių transportas, automobilių, inžinerijos mašinų, žemės ūkio ir miškininkystės mašinų, elektros įrangos, elevatorių gamybos, buitinių elektros prietaisų, grūdų apdorojimo mašinų, tekstilės mašinų, įrankių apdirbimo, naftos mašinų, maisto mašinų, virtuvės reikmenų, dekoravimo reklamos, lazerinio apdorojimo paslaugų ir kitų mašinų gamybos pramonės šakos ir kt.

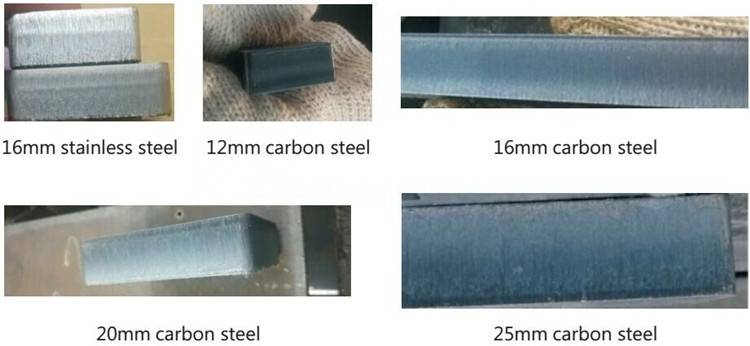

Didelės galios pluošto lazeriu pjaustomų metalo lakštų pavyzdžiai
