Lazerinis pjaustytuvas mezgimo vampui, tinklinio audinio sportinių batų viršutinei daliai
Modelio Nr.: QZDMJG-160100LD
Įvadas:
Turėdama vieną HD kamerą, lazerinė sistema gali fotografuoti skaitmeniniu būdu spausdintus, megztus, siuvinėtus raštus, atpažinti raštų kontūrus ir tada duoti pjovimo instrukcijas lazerinei galvutei. Dvigubos lazerinės galvutės parinktis leidžia šiam lazeriniam pjaustytuvui pasiekti didelį pjovimo efektyvumą.
- Lazerio tipas:CO2 stiklo lazerinis vamzdis
- Lazerio galia:80 W / 130 W / 150 W
- Pjovimo plotas:1600 mm × 1000 mm (63 coliai × 39,4 colio)
- Skenavimo sritis:1500 mm × 900 mm (59 col. × 35,4 col.)
QZDMJG-160100LD
Universali „Smart Vision“ lazerinio pjovimo sistema
Lazeriu pjaustoma muselių mezgimo batų viršutinė dalis

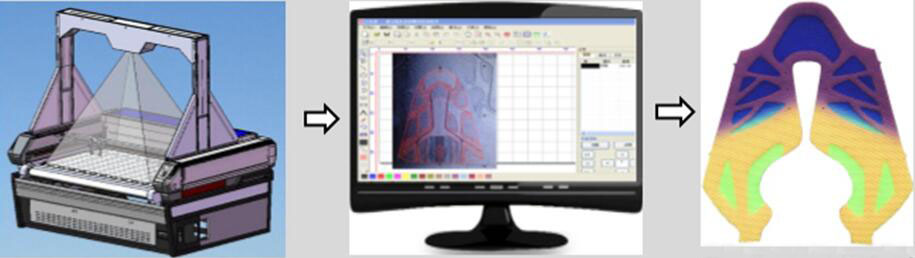

Mezgimo Vamp lazerinio pjovimo darbo eiga
Kamera nufotografuoja ir išskiria kontūrą
Automatinis atitikimas + rankinis reguliavimas
Nusiųskite proceso nurodymą lazeriniam pjaustytuvui, kad baigtų pjovimą
QZDMJG-160100LD yraGalinga lazerinio pjovimo mašina su kamera.
Su vienu18 milijonų pikselių DSLR „Canon“ fotoaparatasĮrengta lazerinė sistema gali fotografuoti skaitmeniniu būdu spausdintus arba siuvinėtus raštus, atpažinti raštų kontūrus ir tada duoti pjovimo instrukcijas lazerinei galvutei vykdyti.
Thedviejų lazerių galvučiųŠi parinktis leidžia šiai lazerinio pjovimo mašinai pasiekti ir didelį pjovimo efektyvumą.
„Smart Vision“ lazerinio pjovimo sistemos privalumai
Didelės raiškos kameros padėties nustatymas
- Kad nuotraukos būtų aiškesnės
- Kamera filmuoja visą formatą, vengiant grafikos sujungimo
- Palaikoma didesnės pikselių vertės kamera (nebūtina)
Penktosios kartos regėjimo atpažinimo programinė įranga
- Didelio tikslumo kraštų paieškos apdorojimo režimas
- Kelių šablonų apdorojimo režimas
- Grafika gali būti dalinai arba visiškai modifikuota
Automatinis lazerinis pjovimas
- Su automatiniu tiektuvu
- Automatizuotas nuolatinis apdorojimas
- Įvairūs apdorojimo formatai neprivalomi
Patogi vartotojui operacinė sistema
- Apdirbimo kelio stebėjimas realiuoju laiku
- Greitas lygiavimas apdorojant gaminius, kurių negalima identifikuoti rankiniu būdu
- Naudojant interneto technologijas centralizuotam valdymo centrui įsteigti, kad būtų sukurta nepilotuojama lazerinio apdorojimo gamykla
Išmanioji regėjimo sistema
Grafikos dydžių ar šablonų apribojimų nėra. Vieną kartą nuskaitius vaizdą kamera, bet kokia sudėtinga grafika gali būti tiksliai išpjauta lazerine sistema.
Dėl didelio tikslumo kameros vienkartinio viso formato medžiagos vaizdo gavimo ši sistema gali tiesiogiai išskirti raštų kontūrus ir automatiškai pjauti. Arba naudoti registracijos žymes, kad būtų pasiektas sulygiavimas ir pjovimas pagal originalų dizainą. Ji palaiko modifikavimą realiuoju laiku apdorojimo metu.
Kamera
• CANON 18 megapikselių didelės raiškos SLR fotoaparatas
• 24 milijonų pikselių kamera (pasirinktinai)
• Atpažinimo formatas gali siekti 1500 × 900 mm. Palyginti su CCD sistema, grafikos nereikia jungti, o atpažinimo tikslumas yra didesnis.
• Kamera sumontuota lazerinio įrenginio viršuje. Palyginti su CCD kamera, atpažinimo formatas yra didesnis, o lazerinės galvutės apdorojimo efektyvumas – didesnis.
Programinė įranga
• Jis gali tiesiogiai užfiksuoti rašto kontūrą ir sekti kraštą pjovimui
• Suderinamas su penktos kartos CCD vaizdo šablono pjovimo funkcija
• Objekto kontūrai po suderinimo gali būti rodomi virš atitinkamo vaizdo, todėl patogu tiesiogiai įvertinti tikslumą
• Nuolatinis atpažinimas, maitinimas ir pjovimas
• Didelis darbo efektyvumas: visi skirtingi raštai pagaunami tik vieną kartą.
Lazerinio pjovimo pavyzdžiai
QZDMJG-160100LD išmaniojo matymo lazerinio pjaustytuvo techniniai parametrai
| Lazerio tipas | CO2 stiklo lazerinis vamzdis |
| Lazerio galia | 80 W / 130 W / 150 W |
| Pjovimo plotas | 1600 mm × 1000 mm (63 coliai × 39,4 colio) |
| Skenavimo sritis | 1500 mm × 900 mm (59 col. × 35,4 col.) |
| Kameros pikseliai | 18 milijonų pikselių / 24 milijonai pikselių |
| Darbo stalas | Konvejerio darbo stalas |
| Aušinimo sistema | Pastovios temperatūros vandens aušintuvas |
| Išmetimo sistema | Ištraukiamieji pūstuvai 550 W / 1,1 kW (pasirinktinai) |
| Oro pūtimo sistema | Mini oro kompresorius |
| Maitinimo šaltinis | 220 V kintamoji srovė ± 5 % 50/60 Hz |
| Programinė įranga | „Goldenlaser Smart Vision“ pjovimo sistema |
| Palaikomas grafinis formatas | AI, BMP, PLT, DXF, DST ir kt. |
*** Pastaba: Kadangi produktai yra nuolat atnaujinami, susisiekite su mumis dėl naujausių specifikacijų. ***
„Goldenlaser“ visas regėjimo lazerinio pjovimo sistemų asortimentas
Ⅰ „Smart Vision“ lazerinio pjovimo serija
| Modelio Nr. | Darbo zona |
| QZDMJG-160100LD | 1600 mm × 1000 mm (63 coliai × 39,3 colio) |
| QZDMJG-180100LD | 1800 mm × 1000 mm (70,8 colio × 39,3 colio) |
| QZDXBJGHY-160120LDII | 1600 mm × 1200 mm (63 coliai × 47,2 colio) |
II Didelės spartos skenavimo ir pjovimo serija
| Modelio Nr. | Darbo zona |
| CJGV-160130LD | 1600 mm × 1300 mm (63 coliai × 51 colio) |
| CJGV-190130LD | 1900 mm × 1300 mm (74,8 colio × 51 colio) |
| CJGV-160200LD | 1600 mm × 2000 mm (63 coliai × 78,7 colio) |
| CJGV-210200LD | 2100 mm × 2000 mm (82,6 colio × 78,7 colio) |
Ⅲ Didelio tikslumo pjovimas registracijos ženklais
| Modelio Nr. | Darbo zona |
| JGC-160100LD | 1600 mm × 1000 mm (63 coliai × 39,3 colio) |
Ⅳ Itin didelio formato lazerinio pjovimo serija
| Modelio Nr. | Darbo zona |
| ZDJMCJG-320400LD | 3200 mm × 4000 mm (126 coliai × 157,4 colio) |
Ⅴ CCD kameros lazerinio pjovimo serija
| Modelio Nr. | Darbo zona |
| ZDJG-9050 | 900 mm × 500 mm (35,4 colio × 19,6 colio) |
| MZDJG-160100LD | 1600 mm × 1000 mm (63 coliai × 39,3 colio) |
| ZDJG-3020LD | 300 mm × 200 mm (11,8 colio × 7,8 colio) |
„Smart Vision“ lazerinio pjaustytuvo taikymo pramonės šakos
›Musių mezgimo priekinė dalis, tinkliniai audiniai, sportinių batų viršutiniai audiniai su spauda
›Maudymosi kostiumėliai, sportinė apranga, polo marškinėliai, marškinėliai,
›Spausdinta etiketė, twill siūlas, spausdinta raidė, skaičius, logotipas
›Drabužių siuvinėjimo etiketė, aplikacija
›Reklaminės vėliavos, baneriai
Lazeriu pjaustomų mezgimo „Vamp“ sportinių batų viršutinių pavyzdžių
Norėdami gauti daugiau informacijos, susisiekite su „goldenlaser“. Jūsų atsakymai į šiuos klausimus padės mums rekomenduoti tinkamiausią įrenginį.
1. Koks jūsų pagrindinis apdorojimo reikalavimas? Lazerinis pjovimas, lazerinis graviravimas (žymėjimas) ar lazerinis perforavimas?
2. Kokią medžiagą reikia apdirbti lazeriu?
3. Koks yra medžiagos dydis ir storis?
4. Kam bus naudojama medžiaga po lazerinio apdorojimo? (pritaikymas) / Koks bus jūsų galutinis produktas?
5. Jūsų įmonės pavadinimas, svetainė, el. pašto adresas, tel. nr. („WhatsApp“…)?
